안인도또는 고전압 부하 스위치중전압 및 고전압 환경에서 안전한 부하 스위칭, 절연 및 작동 제어를 가능하게 함으로써 현대 배전 시스템에서 중요한 역할을 합니다. 이 심층 가이드에서는 실내 고전압 부하 스위치의 작동 방식, 핵심 구성 요소, 주요 장점, 적용 시나리오, 선택 기준, 관련 표준, 설치 및 유지 관리 모범 사례에 대해 설명합니다. 업계 경험과 실무적인 통찰력을 바탕으로투니스, 이 문서는 엔지니어, 프로젝트 관리자 및 조달 전문가가 안전, 신뢰성 및 장기적인 성능에 맞춰 정보에 근거한 결정을 내리는 데 도움이 됩니다.
목차
1. 실내 고전압 부하 스위치란?

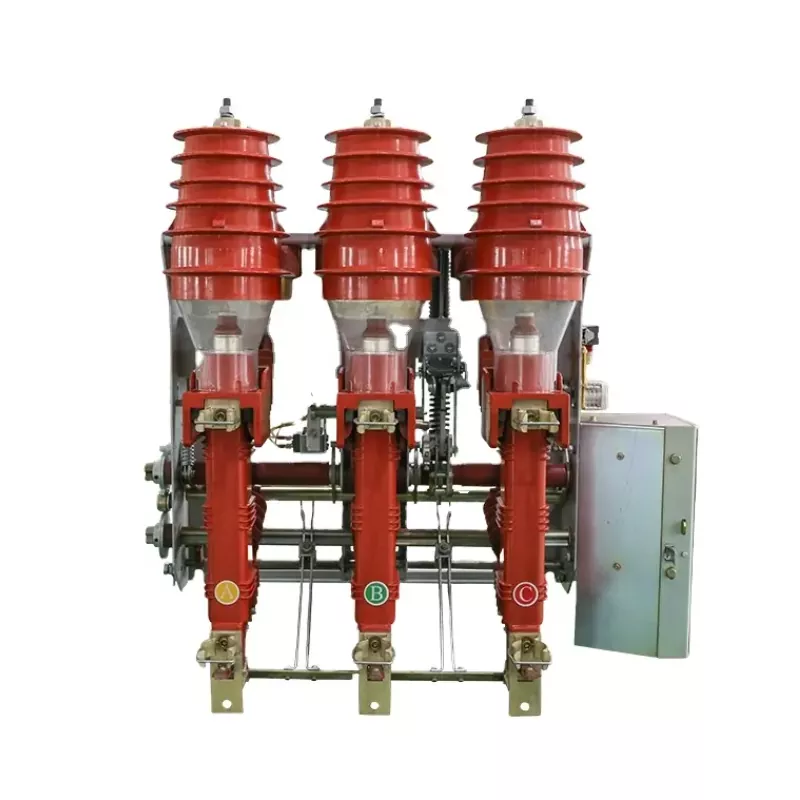

안실내 고전압 부하 스위치실내 중·고압 전력 시스템의 정상 부하 조건에서 전류를 생성, 전달 및 차단하도록 설계된 스위칭 장치입니다. 회로 차단기와 달리 부하 스위치는 높은 단락 전류를 차단하도록 설계되지 않았지만 안정적인 부하 시 스위칭과 안전한 절연을 제공합니다.
이러한 스위치는 일반적으로 공간, 안전 및 작동 신뢰성이 중요한 변전소, 배전반실, 산업 플랜트, 상업용 건물 및 유틸리티 배전 시설과 같은 실내 환경에 설치됩니다.
2. 실내 고전압 부하 스위치는 어떻게 작동합니까?
실내 고전압 부하 스위치의 작동 원리는 스위칭 작동 중 제어된 아크 소멸을 기반으로 합니다. 스위치가 부하 상태에서 열리거나 닫히면 접점 사이에 아크가 생성됩니다. 스위치 설계에 따라 이 아크는 특정 매체와 기술을 사용하여 소멸됩니다.
주요 운영 단계
- 작동 메커니즘이 접점 이동을 시작합니다.
- 주 접점은 부하 전류에 따라 분리되거나 닫힙니다.
- 아크가 형성되어 아크 소화실로 유도됩니다.
- 전류 차단이 완료될 때까지 아크는 냉각, 신장 또는 급냉됩니다.
일반적인 아크 소호 방법에는 공기, SF₆ 가스 및 진공 기술이 포함되며 각각 서로 다른 성능과 환경 특성을 제공합니다.
3. 실내 고전압 부하 스위치의 주요 구성 요소
- 주요 연락처:부하 전류를 전도하고 차단합니다.
- 아크 소화 시스템:안전한 전류 차단을 보장합니다.
- 작동 메커니즘:수동 또는 모터 구동 제어.
- 절연 구조:고전압 내성 기능을 지원합니다.
- 연동 시스템:잘못된 작동을 방지합니다.
4. 실내 고전압 부하 스위치의 일반적인 유형
| 유형 | 아크 미디엄 | 주요 특징 | 일반적인 전압 범위 |
|---|---|---|---|
| 공기 부하 스위치 | 공기 | 간단한 구조, 경제적 | 최대 12kV |
| SF₆ 부하 스위치 | SF₆ 가스 | 우수한 아크 담금질, 컴팩트함 | 12~40.5kV |
| 진공 부하 스위치 | 진공 | 긴 전기수명, 친환경 | 최대 40.5kV |
5. 배전 시스템의 일반적인 응용 분야
실내 고전압 부하 스위치는 다양한 분야에서 널리 사용됩니다.
- 실내 변전소 및 스위치기어 어셈블리
- 산업용 전력 분배 네트워크
- 상업용 및 주거용 전력 시스템
- 재생 가능 에너지 프로젝트
- 유틸리티 및 인프라 시설
최신 시스템에서 이러한 스위치는 퓨즈와 함께 작동하여 부하 제어와 단락 보호 기능을 모두 제공하는 경우가 많습니다.
6. 실내 고전압 부하 스위치 사용의 장점
- 높은 작동 안전성
- 컴팩트하고 공간 절약형 디자인
- 안정적인 부하 전환 성능
- 회로 차단기에 비해 비용이 저렴함
- 실내 개폐 장치에 쉽게 통합
제조업체는 다음과 같습니다.투니스고급 설계, 엄격한 품질 관리 및 국제 표준 준수를 통해 이러한 장점을 지속적으로 최적화합니다.
7. 부하 스위치 vs 회로 차단기 vs 단로기
| 장치 | 부하 스위칭 | 단락 차단 | 주요 기능 |
|---|---|---|---|
| 부하 스위치 | 예 | 아니요 | 부하시 제어 및 격리 |
| 회로 차단기 | 예 | 예 | 결함 보호 |
| 단로기 | 아니요 | 아니요 | 눈에 보이는 고립 |
8. 표준 및 기술 사양
실내 고전압 부하 스위치는 다음을 포함하여 인정된 국제 및 지역 표준을 준수해야 합니다.
- IEC 62271-103
- IEC 62271-1
- GB/T 11022
- GB 3804
규정을 준수하면 전기 안전, 기계적 내구성 및 안정적인 장기 작동이 보장됩니다.
9. 적합한 실내 고전압 부하 스위치를 선택하는 방법
- 정격 전압 및 전류
- 스위칭 주파수 및 듀티 사이클
- 아크 소화 매체
- 설치환경
- 표준 준수
- 제조업체 평판 및 지원
자세한 제품 사양은 Toonice에서 제공하는 실내 고전압 부하 스위치 리소스를 참조하세요.
10. 설치 및 유지 관리 모범 사례
- 적절한 접지 및 절연 공간 확보
- 제조업체 설치 설명서를 따르세요.
- 일상적인 기계 및 전기 검사를 수행합니다.
- 연동 및 작동 메커니즘을 정기적으로 확인하십시오.
11. 자주 묻는 질문(FAQ)
Q1: 실내 고전압 부하 스위치가 고장 전류를 차단할 수 있습니까?
아니요. 부하 스위치는 일반 부하 스위칭용으로 설계되었습니다. 오류 전류 차단에는 회로 차단기 또는 퓨즈 조합이 필요합니다.
Q2: 일반적인 서비스 수명은 얼마나 됩니까?
적절한 유지 관리를 통해 실내 고전압 부하 스위치는 20~30년 동안 안정적으로 작동할 수 있습니다.
Q3: 진공 로드 스위치는 환경 친화적입니까?
예. 진공 기술은 SF₆ 가스의 사용을 없애고 지속 가능한 전력 시스템을 지원합니다.
12. 결론
실내 고전압 부하 스위치는 실내 애플리케이션을 위한 안전하고 안정적이며 비용 효율적인 부하 제어를 제공하는 현대 배전 시스템에 없어서는 안될 구성 요소입니다. 작동 원리, 유형, 표준 및 선택 기준을 이해함으로써 시스템 설계자와 운영자는 네트워크 안전성과 효율성을 크게 향상시킬 수 있습니다.
신뢰받는 제조사로서,투니스글로벌 표준과 다양한 애플리케이션 요구 사항을 충족하도록 설계된 고품질 실내 고전압 부하 스위치를 제공합니다. 프로젝트를 계획하거나 전력 시스템을 업그레이드하려는 경우 언제든지 다음을 수행하십시오.저희에게 연락주세요맞춤형 솔루션과 전문적인 기술 지원을 살펴보세요.
