기사 요약: A 진공차단기 VCB아크 소화 매체로 밀봉된 진공 챔버를 사용하는 중전압 전기 시스템을 위한 중요한 스위칭 및 보호 장치입니다. 이 기사에서는 VCB 기술의 작동 방식, 주요 장점, 적용 시나리오, 작동 조건 및 산업용 배전을 위한 중요한 선택 고려 사항에 대해 설명합니다. 에서 제공한 기술정보를 바탕으로투니스, 이 가이드는 엔지니어, 전기 계약자, 유통업체 및 구매 팀이 VCB 성능 및 적용 요구 사항을 더 잘 이해할 수 있도록 설계되었습니다.
목차
- 진공 회로 차단기 VCB 란 무엇입니까?
- 진공 회로 차단기 VCB는 어떻게 작동합니까?
- VCB 기술의 주요 장점은 무엇입니까?
- 진공 회로 차단기 VCB는 어디에 사용됩니까?
- 어떤 작동 조건을 고려해야 합니까?
- 올바른 VCB를 어떻게 선택해야 합니까?
- 진공 회로 차단기 VCB에 대해 자주 묻는 질문

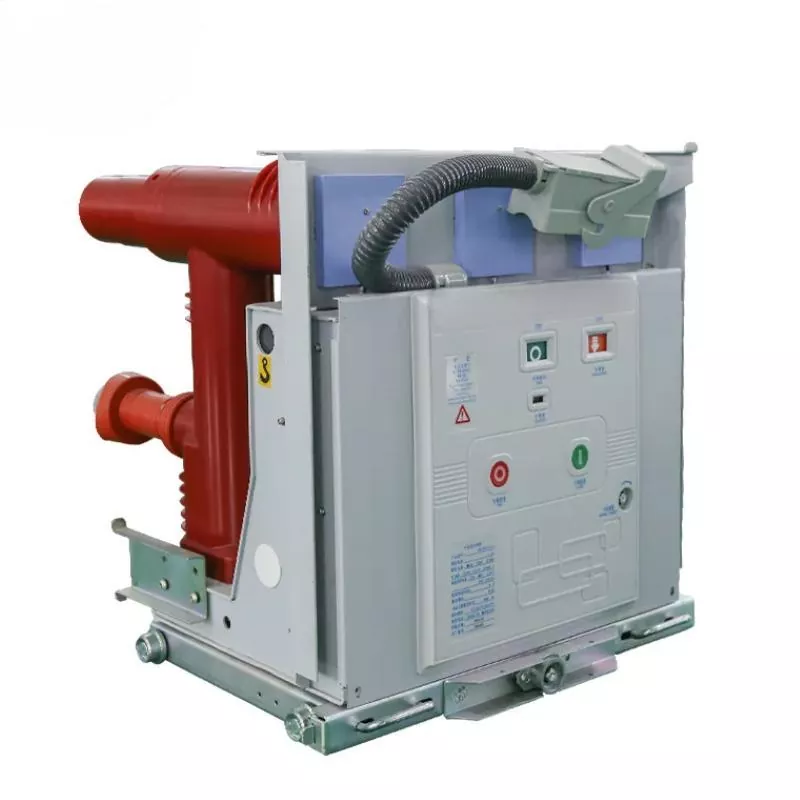

진공 회로 차단기 VCB 란 무엇입니까?
투니스가 제조, 공급하고 있습니다.진공차단기 VCB안정적인 스위칭, 전기 보호, 빈번한 작동 및 유지 관리 감소가 중요한 중전압 배전 애플리케이션용으로 설계된 솔루션입니다. 제조업체의 제품 정보에 따르면 이 차단기는 실내 3상 AC 시스템에 적합하며 산업 및 광업 기업, 발전소, 변전소 및 기타 배전 네트워크에 적용될 수 있습니다.
VCB는 진공을 소호 매체로 사용합니다. 전기 접점은 밀봉된 진공 차단기 내부에 포함되어 있습니다. 정상적인 스위칭 또는 오류 상태에서 차단기가 열리면 접점이 분리되고 진공 환경이 전기 아크를 억제하는 데 도움이 됩니다.
이 구조는 아크 소화 매체로 사용되는 기존 오일이 필요하지 않으며 작고 비교적 가벼운 설계를 지원합니다. 또한 유지 관리 요구 사항이 적고 작동 소음이 낮으며 전기 서비스 수명이 길어집니다.
따라서 중전압 스위칭 장비를 평가하는 구매자의 경우, 빈번한 스위칭 기능과 함께 신뢰할 수 있는 차단 성능이 필요한 애플리케이션에서 Toonice 진공 회로 차단기 VCB를 고려해 볼 가치가 있습니다.
진공 회로 차단기 VCB는 어떻게 작동합니까?
VCB의 작동 원리는 비교적 간단하지만 성능은 정밀한 기계 및 전기 설계에 따라 달라집니다. 1차 스위칭 동작은 접점이 대기 조건으로부터 격리된 진공 차단기 내부에서 발생합니다.
- 정상 작동:전기 접점은 닫힌 상태로 유지되므로 전류가 회로를 통해 흐를 수 있습니다.
- 열기 명령:스위칭 또는 보호 명령이 수신되면 작동 메커니즘이 접점을 분리합니다.
- 아크 형성:접점이 분리되면서 일시적인 아크가 형성될 수 있지만 진공 환경으로 인해 지속적인 아크가 제한됩니다.
- 아크 소멸:전류가 자연적인 영점에 접근함에 따라 아크는 빠르게 소멸됩니다.
- 유전체 회복:접촉 간격 전체의 절연 강도가 빠르게 회복되어 아크가 다시 발생하는 것을 방지합니다.
한 가지 중요한 특징은 상대적으로 작은 접촉 간격입니다. Toonice의 기술 정보에 따르면 10kV VCB는 약 10mm의 접촉 간격을 가질 수 있습니다. 컴팩트한 접점 이동으로 인해 작동 중에 필요한 기계적 작업이 줄어들고 기계적 서비스 수명이 길어질 수 있습니다.
VCB 기술의 주요 장점은 무엇입니까?
진공 차단 기술은 효과적인 오류 차단과 비교적 간단한 작동 환경을 결합하기 때문에 고압 배전을 위한 중요한 솔루션이 되었습니다. 주요 이점은 다음과 같습니다.
- 낮은 유지 관리:밀봉된 진공 차단기는 석유 기반 시스템에 비해 일상적인 소호 매체 유지 관리가 필요하지 않습니다.
- 컴팩트한 구조:작은 접점 이동과 컴팩트한 차단기 설계로 전체 장비 크기를 줄이는 데 도움이 됩니다.
- 빠른 아크 소멸:아크 기간은 짧으며 제조업체의 제품 정보에 따르면 일반적으로 약 절반 주기입니다.
- 빠른 유전 회복:절연 강도의 신속한 회복으로 고장 전류를 안정적으로 차단할 수 있습니다.
- 긴 전기 수명:접점 마모가 감소하면 차단기가 반복적인 스위칭 작동을 지원할 수 있습니다.
- 낮은 작동 소음:VCB는 소음을 최소화해야 하는 설치에 적합할 수 있습니다.
- 오일 프리 작동:진공 중단을 통해 오일을 아크 소화 매체로 사용하지 않아도 됩니다.
- 작고 가벼운 디자인:이를 통해 적합한 중전압 스위치기어로의 통합을 단순화할 수 있습니다.
- 용량성 부하 스위칭 기능:VCB는 전체 시스템 설계가 지원하는 경우 적합한 용량성 부하 스위칭 애플리케이션에 적용될 수 있습니다.
| 성능 요인 | VCB 특성 | 실질적인 이점 |
|---|---|---|
| 아크 소화 매체 | 진공 | 오일이 필요 없는 중단 및 유지 관리 요구 사항 감소 |
| 접촉 간격 | 10kV 예의 경우 약 10mm | 컴팩트한 작동 메커니즘과 짧은 기계적 이동 거리 |
| 아크 시간 | 일반적으로 약 반주기 | 신속한 중단 대응 |
| 전기적 수명 | 정격 전류 차단은 5,000회를 초과할 수 있습니다. | 빈번한 스위칭 애플리케이션에 적합 |
| 전체 용량 중단 | 제품정보에 따라 약 30~50회 동작 | 지정된 정격 내에서 반복적인 오류 중단 지원 |
| 유지 | 낮은 | 장비 수명주기 동안 서비스 작업량 감소 |
참고: 실제 전기 정격, 내구성, 차단 용량, 절연 수준 및 설치 요구 사항은 항상 특정 VCB 모델 및 해당 표준에 대해 확인되어야 합니다.
진공 회로 차단기 VCB는 어디에 사용됩니까?
진공 회로 차단기 VCB는 전기 장비가 신뢰할 수 있는 제어 및 보호가 필요한 중전압 배전 시스템에 특히 적합합니다. 일반적인 응용 분야는 다음과 같습니다.
- 산업 플랜트:중전압 피더, 모터, 변압기 및 배전 장비의 보호 및 스위칭.
- 채굴 작업:강력하고 반복적인 스위칭 성능이 필요한 배전 시스템에 적합합니다.
- 발전소:선택된 고압 전기 회로를 제어하고 보호하는 데 사용됩니다.
- 변전소:분배 및 보호 기능을 위해 적합한 스위치기어 배열에 통합되었습니다.
- 유통 네트워크:안정적인 스위칭과 오류 차단이 필수적인 곳에 사용됩니다.
- 재생 에너지 시스템:시스템 설계 및 환경 요구 사항에 따라 풍력 및 태양광 관련 배전 시스템 내에서 적절한 VCB 구성을 사용할 수 있습니다.
투니스에서 제공하는 제품 정보에는 3~10kV 범위의 실내 3상 AC 시스템용 VCB 장비가 설명되어 있으며 진공 회로 차단기가 11~33kV와 같은 전압 범위에서 사용된다는 내용도 명시되어 있습니다. 이는 구매자가 이러한 범위를 보편적인 사양으로 취급하기보다는 선택한 모델의 정확한 정격 전압 및 구성을 확인해야 함을 의미합니다.
어떤 작동 조건을 고려해야 합니까?
안정적인 고압 회로 차단기 작동을 위해서는 올바른 환경 선택이 필수적입니다. 온도, 습도, 고도, 전자기 간섭, 진동 및 충격은 모두 장비 성능과 절연 신뢰성에 영향을 미칠 수 있습니다.
| 상태 | 참조 요구 사항 | 선택 고려사항 |
|---|---|---|
| 작동 온도 | 일반적으로 -40°C ~ +40°C | 실제 모델의 온도 등급과 실내외 구성을 확인하세요. |
| 보관온도 | -40°C ~ +85°C | 창고 및 운송 조건을 고려하십시오. |
| 상대습도 | 일일 평균 ≤95%; 월평균 ≤90% | 응결이 발생할 수 있는 곳에서는 습기 보호 장치를 사용하십시오. |
| 고도 | 일반적으로 최대 1,000~2,000m까지 참조됩니다. | 높은 고도에 설치하려면 특별한 단열 및 밀봉 고려 사항이 필요할 수 있습니다. |
| EMI | 번개와 변환기로 인한 잠재적인 간섭 | 차폐, 접지 및 필터링 조치를 고려하십시오. |
| 진동 및 충격 | 애플리케이션에 따라 다름 | 특히 실외 또는 지진이 발생하는 지역의 기계적 상태를 평가합니다. |
습도가 높거나 온도가 매우 높거나 고도가 높거나 진동이 심한 프로젝트의 경우 구매 팀은 최종 모델을 선택하기 전에 VCB 제조업체에 전체 현장 조건을 전달해야 합니다.
올바른 VCB를 어떻게 선택해야 합니까?
VCB를 선택하려면 구매 가격을 비교하는 것 이상이 필요합니다. 차단기는 전체 배전 시스템의 전기적 특성 및 환경 조건과 일치해야 합니다.
- 정격 전압 확인:시스템 전압 및 요구되는 절연 수준에 적합한 차단기를 선택하십시오.
- 정격 전류를 확인하십시오:연속 전류 정격이 최대 예상 부하를 충족하는지 확인하십시오.
- 단락 요구 사항을 평가합니다.차단 용량은 예상 사고 전류에 적합해야 합니다.
- 스위칭 주파수를 고려하십시오.빈번한 스위칭 애플리케이션에는 적절한 기계적 및 전기적 내구성이 필요합니다.
- 설치 구성을 확인하십시오.차단기가 적절한 중간 장착, 이중 레이어 또는 고정 캐비닛 배열에 설치되는지 확인하십시오.
- 환경 조건을 평가합니다.주문하기 전에 온도, 습도, 고도, 진동 및 전자기 간섭을 고려해야 합니다.
- 제어 요구 사항을 확인하십시오.작동 메커니즘과 제어 회로가 전체 배전반 시스템과 호환되는지 확인하십시오.
- 제조업체 지원 검토:기술 문서, 설치 지침, 예비 부품 및 판매 후 지원은 장기적인 운영 비용에 영향을 미칠 수 있습니다.
원하는 조달팀을 위한중국 VCB 제조업체 또는 공급업체, 기술 문서 및 애플리케이션 지원이 특히 중요합니다. 신뢰할 수 있는 공급업체는 구매자가 생산 또는 선적 전에 전기 등급, 설치 구성, 환경 조건 및 의도된 응용 프로그램을 확인할 수 있도록 도와줄 수 있어야 합니다.
진공 회로 차단기 VCB에 대해 자주 묻는 질문
진공차단기 VCB의 주요 목적은 무엇입니까?
VCB는 중전압 전기 회로를 제어하고 보호하는 데 사용됩니다. 아크 소멸을 위해 밀봉된 진공 차단기를 사용하는 동안 지정된 전기 정격 내에서 정상 부하 전류와 고장 전류를 차단할 수 있습니다.
VCB가 아크 소화 매체로 진공을 사용하는 이유는 무엇입니까?
진공은 접점 분리 후 강력한 절연 환경을 제공하고 전기 아크를 빠르게 억제하는 데 도움이 됩니다. 이를 통해 컴팩트한 구조, 낮은 유지 관리 요구 사항 및 안정적인 중단 성능이 가능합니다.
VCB는 빈번한 전환에 적합합니까?
예. VCB 기술은 전류 차단 중 접점 마모가 상대적으로 낮기 때문에 반복 작동이 필요한 애플리케이션에 매우 적합합니다. Toonice의 제품 정보에는 해당 제품의 정격 전류 차단 성능이 5,000회를 초과하는 것으로 표시되어 있습니다.
VCB는 어떤 전압 범위를 포괄할 수 있습니까?
적절한 전압 범위는 특정 모델에 따라 다릅니다. Toonice는 3~10kV 실내 3상 AC 시스템을 포함한 VCB 애플리케이션을 설명하고 11~33kV와 같은 더 광범위한 애플리케이션을 참조합니다. 구매자는 구매 전 선택한 모델의 정확한 정격전압을 확인하시기 바랍니다.
진공 회로 차단기는 정기적인 유지 관리가 필요합니까?
VCB는 일반적으로 차단기가 밀봉되어 있고 오일 대신 진공을 사용하기 때문에 소호 매체 유지 관리가 덜 필요합니다. 그러나 전체 차단기 및 스위치기어 어셈블리에는 여전히 제조업체의 지침 및 해당 전기 표준에 따라 적절한 검사, 테스트, 기계적 점검 및 유지 관리가 필요합니다.
VCB를 재생 에너지 배전 시스템에 사용할 수 있습니까?
적합한 VCB는 풍력 및 태양광 관련 배전 시스템에 통합될 수 있습니다. 그러나 설계자는 과도 상태, 전자기 간섭, 보호 조정, 환경 노출 및 전체 시스템의 전기적 특성을 평가해야 합니다.
결론
진공 회로 차단기 VCB는 진공 차단 기술, 컴팩트한 구조, 빠른 아크 소멸, 낮은 유지 관리 요구 사항 및 강력한 스위칭 내구성을 결합하여 많은 중전압 배전 애플리케이션에 효과적인 솔루션을 제공합니다. 산업 플랜트, 변전소, 전력 시설, 광산 운영 및 적합한 재생 에너지 시스템의 경우 올바른 VCB를 선택하려면 전압, 전류, 결함 수준, 스위칭 주파수, 설치 구성 및 환경 조건을 신중하게 평가해야 합니다. 새 프로젝트를 위해 신뢰할 수 있는 VCB를 소싱하거나 기존 고압 보호 장비를 교체하는 경우,저희에게 연락주세요투니스에서 귀하의 응용 분야, 기술 요구 사항 및 적합한 진공 회로 차단기 VCB 솔루션에 대해 논의하십시오.
