조립식 박스 변전소

사전 조립된 변전소 또는 사전 설치된 변전소라고도 알려진 조립식 박스 변전소. 고전압 배전반, 배전변압기, 저압 배전장치를 일정한 결선방식에 따라 전체적으로 배열하여 변압기 강압, 저압 배전 등의 기능을 유기적으로 일체화하여 방습, 방청, 방진, 마우스 방지, 방화, 도난 방지, 단열, 완전 밀폐형, 이동식 철제 구조로 설치한 일종의 공장형 조립식 옥내외 소형 배전 설비입니다. 상자. 특히 도시망 구축 및 재건축에 적합하며, 토목·건축 변전소에 이어 새롭게 등장한 신개념 변전소입니다. 조립식 박스 변전소는 광산, 산업 기업, 석유 및 가스전, 풍력 발전소에 적합합니다. 이는 원래의 토목 건축 배전실 및 변전소를 대체하여 새로운 유형의 완전한 전력 변환 및 배전 장치가 됩니다.

특징 및 응용

1. 고전압 개폐장치, 변압기, 저압 개폐장치가 일체형으로 일체화되어 있습니다.

2. 완벽한 고전압 및 저전압 보호, 안전하고 안정적인 작동, 간단한 유지 관리.

3. 적은 건평, 낮은 투자, 짧은 생산주기, 이동이 편리합니다.

4. 유연하고 다양한 접지 방식.

5. 독특한 구조: 독특한 벌집 구조의 이중층(복합 패널) 쉘은 견고하고 단열되어 있으며 통풍이 잘되어 열 방출이 잘되고 아름답고 보호 수준이 높습니다. 쉘 재질은 스테인레스 합금, 알루미늄 합금, 냉간압연판, 컬러강판, 타일, 목재 접착, 친환경 신소재, 표면 수채화 등 중에서 선택할 수 있습니다.

6. 다양한 유형: 일반 유형, 빌라 유형, 컴팩트 유형 및 기타 스타일.

7. 고전압 링 메인 유닛에는 피더 자동화 터미널(FTU)을 장착하여 단락 및 단상 접지 결함을 안정적으로 감지할 수 있으며 "4가지 원격" 기능을 통해 배전 네트워크 자동화의 업그레이드를 촉진할 수 있습니다.

박스형 변전소는 주거 지역, 도시 공공 변압기, 번화가, 건설 전원 등에 적용 가능합니다. 사용자는 다양한 사용 조건 및 부하 수준에 따라 조립식 박스 변전소를 선택할 수 있습니다. 박스형 변전소는 도입 이후 매우 빠르게 발전하여 유럽 선진국에서는 배전 변압기의 70%, 미국에서는 90%를 차지합니다.

사용환경

고도: ≤1000m;

주변 온도: -25℃~+40℃(월 평균 최대 기온은 +30℃, 연평균 최대 기온은 +20℃);

상대 습도: 일일 평균 값은 95% 이하, 월 평균 값은 90% 이하;

지진 수준: 수평 가속도 0.4m/s², 수직 가속도 0.15m/s²;

설치 장소에는 심각한 충격, 심각한 오염, 화학적 부식, 전도성 먼지 또는 폭발 위험이 없습니다.

참고: 상기 명시된 조건 이외의 제품을 주문할 경우 당사에 문의하시기 바랍니다.

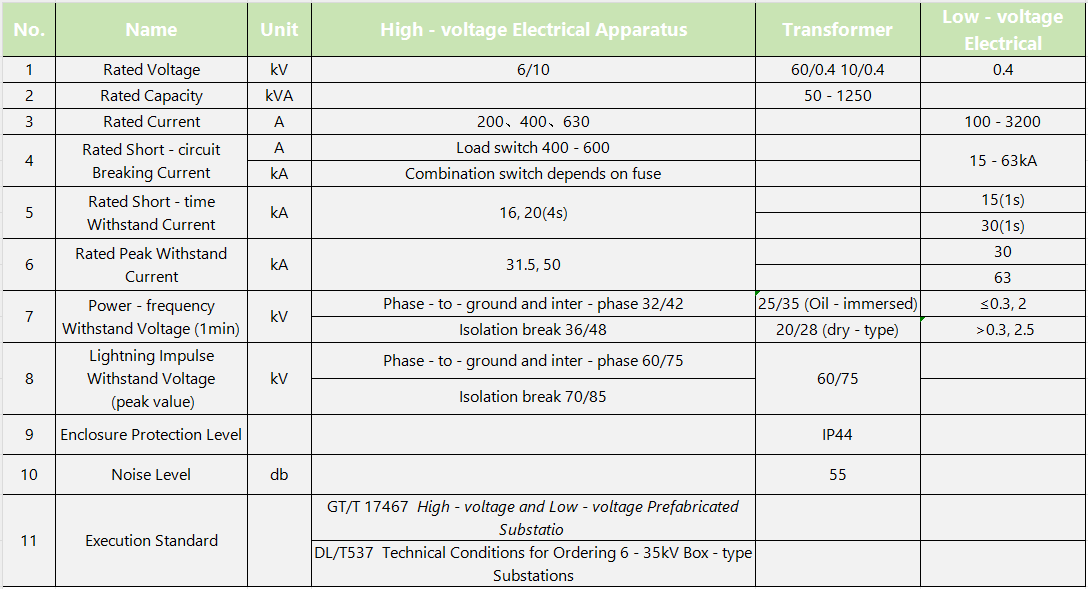

기술적인 매개변수
