고체 절연 Ac 금속 링 개폐 장치

중국의 견고한 절연 Ac 금속 링 개폐 장치 제조업체 및 공급 업체는 공장으로서 도매 업체를 위해 CE를 사용하여 맞춤형 제품을 만들 수 있습니다. 견적을 받으려면 저희에게 연락하세요. 고체 절연 Ac 금속 링 개폐 장치는 완전 절연, 완전 밀봉, 유지 관리가 필요 없는 고체 절연 진공 개폐 장치입니다. 모든 고전압 충전부를 절연 성능이 우수한 에폭시 수지 소재로 주조하여 진공 아크 소화실, 주 전기 회로, 절연 지지대 등을 전체적으로 유기적으로 결합하고 기능 유닛을 완전 절연된 솔리드 부스바를 통해 연결합니다. 따라서 배전반 전체가 외부 환경의 영향을 받지 않아 장비 작동의 신뢰성과 작업자의 안전을 보장합니다.

NSGTG 견고한 절연 AC 금속 링 네트워크 개폐 장치는 간단한 구조, 유연한 작동, 안정적인 연동 및 쉬운 설치라는 특징을 가지고 있습니다. 50Hz, 12KV 전력 시스템에 적합하며 산업 및 민간 케이블 링 네트워크 및 배전 네트워크 터미널 프로젝트에 널리 사용됩니다. 전기 에너지를 수신하고 분배하는 수단으로서 도시 주거 지역, 소규모 변전소, 스위치 스테이션, 케이블 분기 상자, 박스형 변전소, 산업 및 광업 기업, 쇼핑몰, 공항, 지하철, 풍력 발전, 병원, 스포츠 경기장, 철도, 터널 및 기타 장소에서 사용하기에 특히 적합합니다.

고체 절연 Ac 금속 링 개폐 장치는 완전 절연, 완전 밀봉 및 완전 차폐의 장점을 갖고 있어 특히 고지대, 고온, 습한 열, 혹한 및 심각한 오염과 같은 가혹한 환경에서 사용하기에 적합합니다.

제품 카테고리:

솔리드 절연 Ac 금속 링 개폐 장치는 스위치 유형에 따라 접지 어셈블리가 있는 부하 스위치(C 모듈이라고 함), 접지 어셈블리가 없는 부하 스위치(CB 모듈이라고 함), 접지 어셈블리가 있는 회로 차단기(V 모듈이라고 함), 접지 어셈블리가 없는 회로 차단기(VB 모듈이라고 함), 회로 차단기 상호 연결 스위치(VZ 모듈이라고 함), 부하 스위치+퓨즈 조합 스위치 어셈블리(F 모듈이라고 함)로 구분됩니다. 및 절연 스위치 어셈블리(G 모듈이라고 함).

사용환경

환경 온도:- 45°C~+45°C;
상대 습도: 최대 평균 상대 습도, 일일 평균 ≤ 95%, 월 평균 ≤ 90%;
고도: 4,000m 이하;
내진성: 레벨 8;
보호 수준: 생체 밀봉용 IP67, 퓨즈 배럴용 IP67, 스위치기어 인클로저용 IP4X;

실행 표준:

IEC62271-1-2007      "고전압 개폐 장치 및 제어 장치 제1부: 일반 사양";

IEC62071-2003         "1-52kV AC 금속 폐쇄 개폐 장치 및 제어 장비";

GB3906-2006           "3.6-40.5kV AC 금속 폐쇄 개폐 장치 및 제어 장비"

GB/T11022-1999      "고전압 개폐 장치 및 제어 장비 표준에 대한 공통 기술 조건";

GB1984-2003           "고전압 AC 회로 차단기";

GB1985-2004           "고전압 AC 절연 스위치 및 접지 스위치";

GB3804-2004           "3.6kV~40.5kV 고전압 AC 부하 스위치";

DL/T404-2007          "3.6kV~40.5kV AC 금속폐쇄배전반 및 제어장치"

DL/T5932006           "고전압 개폐 장치 및 제어 장비 표준에 대한 공통 기술 조건";

O/GDW730-2012      "12V 고체 절연 링 메인 유닛의 기술 조건".

기술적인 매개변수:

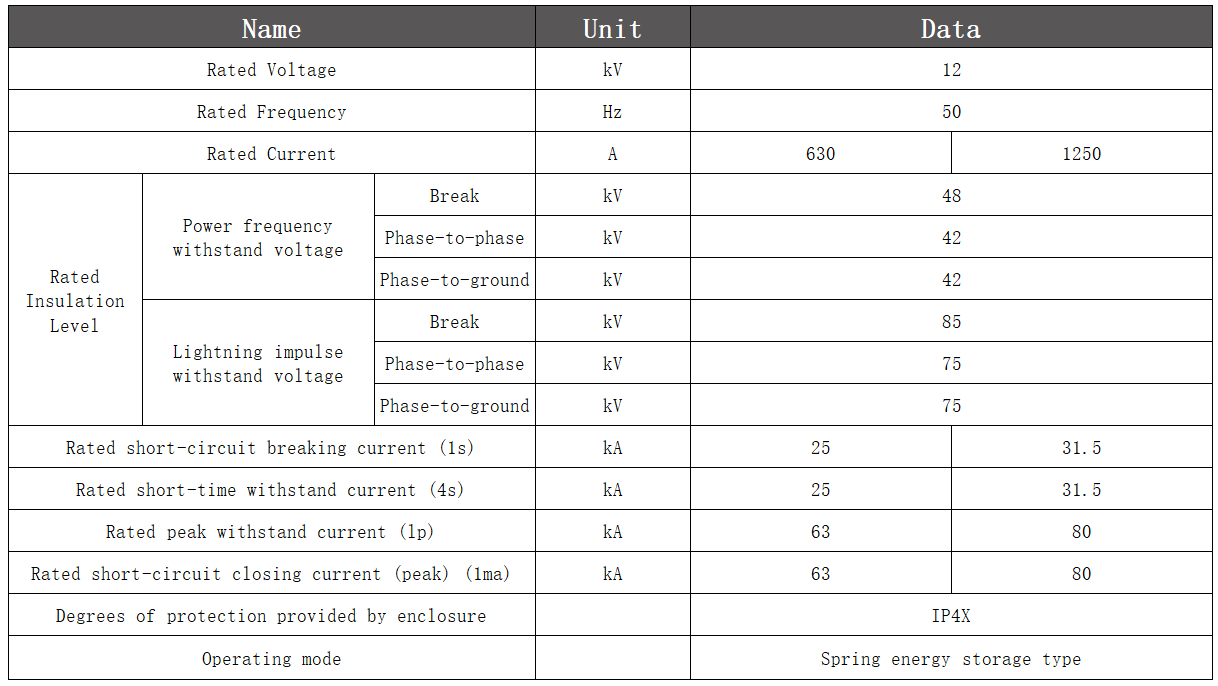

개폐기의 기술적인 매개변수

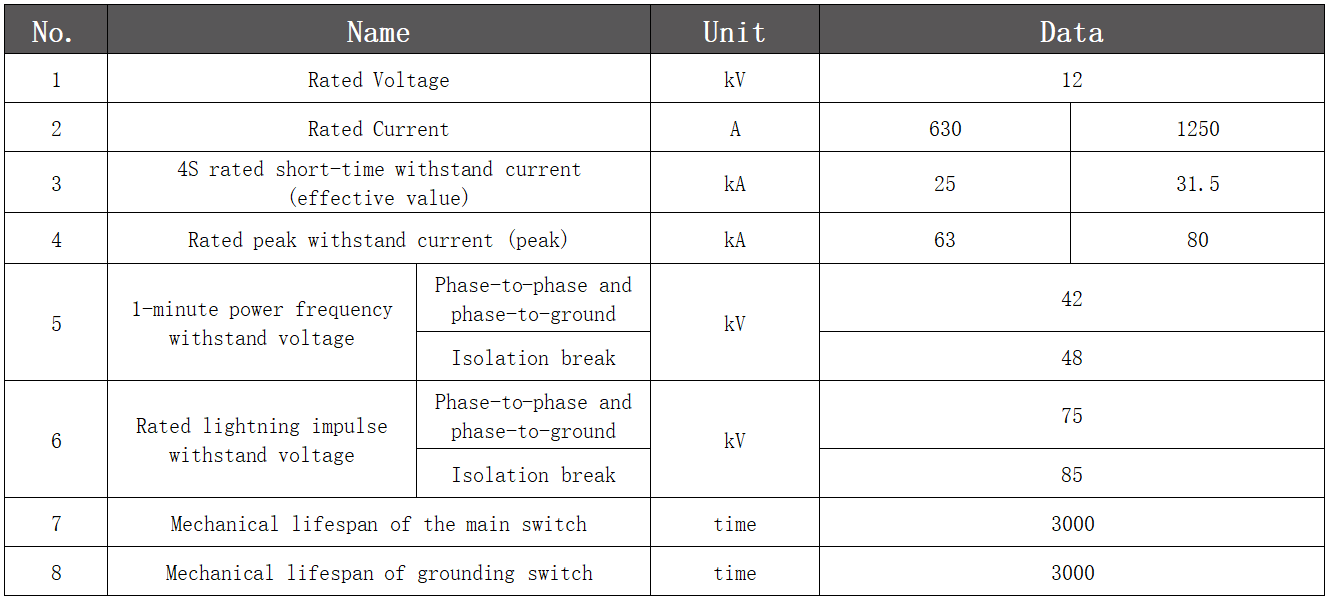

절연 접지 스위치의 기술 매개변수
