KYN28-12 기갑 이동식 Ac 금속 폐쇄 개폐 장치

TOONICE KYN28-12 Armored Removable Ac Metal Enclosed Switchgear는 3.6-12kV 3상 AC 50Hz 전력망에 적합하며 전기 에너지를 수신 및 분배하고 회로를 제어, 모니터링 및 보호하는 데 사용됩니다. 단일 부스바, 단일 부스바 단면 시스템 또는 이중 부스바 시스템에 사용할 수 있습니다. 개폐 장치는 IEC298 "정격 전압이 1kV 이상 및 52kV 이하인 AC 금속 폐쇄 개폐 장치 및 제어 장비", IEC694 "고전압 스위치 및 제어 장비에 대한 공통 조항", 우리나라의 "GB3906 3-35kV AC 금속 폐쇄 개폐 장치" 및 DIA04 "AC 고전압 개폐 장치의 실내 주문 조건", 독일을 준수합니다. DIN.VDE0670 "정격 전압이 1kV 이상인 AC 배전반" 및 기타 표준을 갖추고 있으며 완전하고 안정적인 오작동 방지 기능을 갖추고 있습니다.

특징:

KYN28-12 Armored Removable Ac Metal Enclosed Switchgear (이하 개폐 장치라고 함)는 첨단 국내 제조 기술을 흡수하여 당사에서 독자적으로 설계 및 개발한 신형 제품입니다. KYN1 - 12, JYN2 - 12 시리즈 제품과 같은 다양한 구형 금속 폐쇄 배전반을 대체할 수 있습니다. 이 제품에는 다음과 같은 뚜렷한 장점이 있습니다.

제품의 인클로저는 볼트로 완전히 조립되어 기계적 강도가 높고 제품의 무결성과 미적 특성을 효과적으로 보장합니다. 캐비닛 도어는 플라스틱 스프레이로 코팅되어 있어 내충격성과 내식성이 강합니다. 제품 인클로저의 보호 수준은 IP4X입니다. (고객요구에 따라 철판으로 변경될 수 있습니다.)

본 제품의 스위치에는 ABB에서 생산하는 VD4형 진공 차단기, C3 시리즈 고정형 부하 스위치를 장착할 수 있으며, 다양한 국내 시리즈 진공 차단기(예: VS1, VH1, VK, ZN28)로 구성하여 유사한 외국 제품을 대체할 수도 있습니다.

어떤 회로 차단기를 선택하든 도체의 공기 절연 거리는 125mm 이상, 복합 절연은 60mm 이상을 보장할 수 있습니다. 이러한 회로 차단기는 모두 긴 서비스 수명, 낮은 유지 관리 요구 사항 및 작은 크기라는 고유한 장점을 가지고 있습니다.

사용환경

1. 주변 온도: 상한 +40°C, 하한 -10°C.

2. 상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하 시설.

3. 고도: 1000m를 초과하지 않습니다.

4. 지진 저항 : 규모 8을 초과하지 않습니다.

5. 화재, 폭발 위험, 심각한 오염, 화학적 부식, 격렬한 진동이 없는 장소.

배전반의 구조적 특징

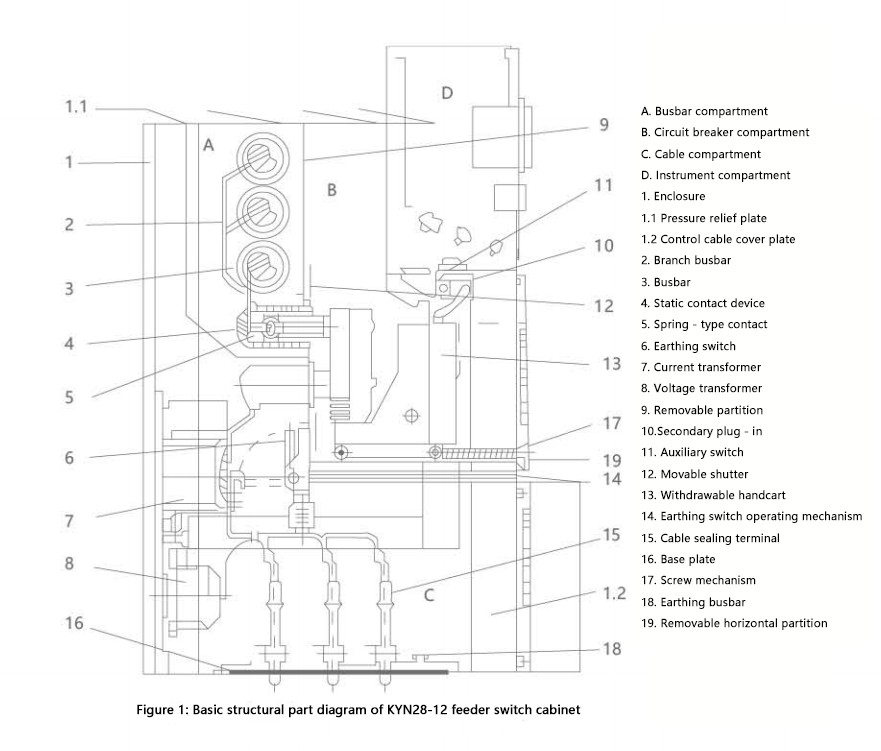

KYN28-12 기갑 탈착식 Ac 금속 폐쇄 개폐 장치는 GB3906 - 91의 기갑 금속 폐쇄 개폐 장치에 따라 설계되었습니다. 그림 1에서 볼 수 있듯이 개폐 장치는 고정 캐비닛 본체와 인출 가능한 구성 요소(일반적으로 손수레로 알려짐)의 두 가지 주요 부분으로 구성됩니다. 캐비닛 본체의 인클로저와 각 기능 유닛의 파티션은 볼트로 연결됩니다. 배전반 외함의 보호 수준은 IP4X이며, 차단기실 도어가 열려 있을 때 보호 수준은 IP2X입니다. 개폐 장치에는 진공 회로 차단기 손수레 또는 고정형 부하 스위치가 장착될 수 있습니다. 오버헤드 인입(송신) 라인 및 케이블 인출 라인과 같은 기능적 구성이 있습니다. 스위치기어는 이중 캐비닛 배열, 즉 맞대기 또는 대면 이중 열 배열로 설치할 수 있습니다.

KYN28-12 Armored Removable AC Metal Enclosed Switchgear는 고급 기능과 다양한 애플리케이션을 결합하여 광범위한 배전 요구 사항에 적합한 귀중한 솔루션입니다.
