XGN15 실내 AC 금속 폐쇄 링 스위치 기어

Toonice의 XGN15 박스 유형 고정 금속 밀폐 고전압 스위치 기어는 SF6로드 스위치 및로드 스위치 퓨즈 조합을 메인 스위치로 사용하며 전체 캐비닛은 분배 자동화에 적합한 공기 절연을 채택합니다. 작고 확장 가능한 완전한 유통 장비 세트입니다. 산업 및 광업 기업의 유통 시스템, 고층 건물, 주거 지역, 병원, 학교, 공원 등의 유통 시스템에 적합한 도시 전력 그리드의 건설 및 리노베이션에 널리 사용될 수 있습니다. 주로 링 네트워크 전원 공급 장치 및 터미널 전원 공급 장치를위한 전기 에너지를 수신하고 분배하는 데 주로 사용되며, 또한 선결 적 변전소에 적합합니다.

작업 환경 :

주변 온도 :+4500T

상대 습도 :

일일 평균 <95%

월 평균 <90%

고도 : <1000m

충격 방지 : 레벨 8

*화재, 화학 ​​부식, 폭발 위험 위치뿐만 아니라 심한 진동 및 충격

표준 시행 :

GB 3960-2006 "3.6 kVW40.5kV AC 금속 가열 스위치 기어 및 제어 장비"

IEC 60298-1990 "AC 금속으로 인한 스위치 기어 및 1kV ~ 52kV 이상의 전압이있는 제어 장비 '

GB/T11022-2011 "고전압 스위치 기어 및 제어 장비 표준에 대한 일반적인 기술 요구 사항"

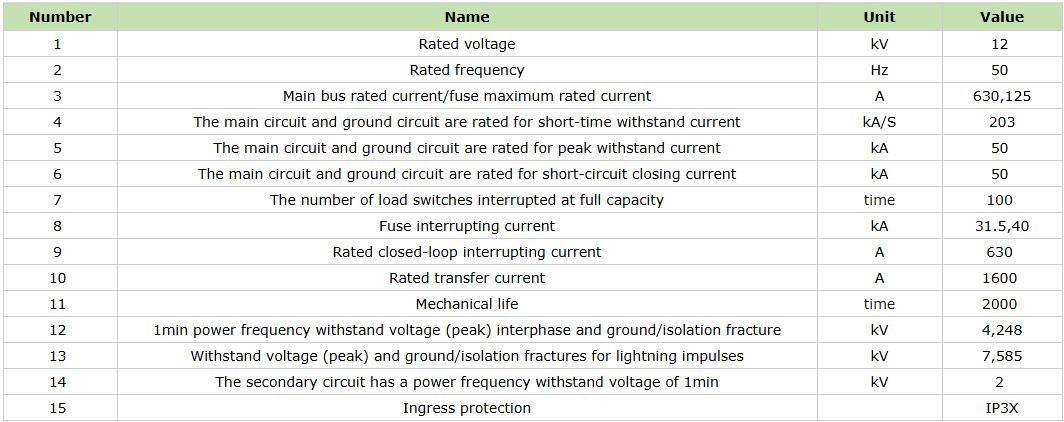

기술 매개 변수 :

제품 기능 :

1.SF6 링 메인 장치는 소량의 안전하고 신뢰할 수있는 소량으로 쉽게 결합하고 확장 할 수 있습니다.

2. SF6 가스를 절연 및 아크 소화 매체로 사용하면, 일정한 자기장 회전 아크 소화 방법은 아크 소화 능력이 아크 전류의 크기에 의해 영향을받지 않도록 보장하며, 우수한 파괴 성능, 낮은 과잉 전기 수명 및 유지 보수 자유 공화 챔버;

3. 3 개의 워크 스테이션, 다중 기능을 가질 수 있으며 소형 압력 게이지가 장착 될 수 있습니다.

4. 작동하기위한 단순하고, 신뢰할 수있는 작동 메커니즘 및 잠금 메커니즘;

5. 카브 빙은 SF6 가스 제로 게이지 압력의 정격 파괴 테스트를 통과했으며, 기능적 마진은 크고 가능성은 매우 높습니다.

6. 접지 스위치에는 국가 표준을 준수하는 단락 개방 및 폐쇄 기능이 있습니다.

7. 캐비닛은 견고하고 변형에 내성이있는 조립 된 구조를 사용하여 수입 된 알루미늄 코팅 아연 플레이트 스탬프로 만들어졌습니다.

제품 구조 :

1. 대체 구조

링 메인 장치는 버스 바 실,로드 스위치 (또는 회로 차단기 실), 케이블 룸, 작동 메커니즘, 연동 메커니즘, 저전압 제어 실 및 측정 또는 계량 회로로 구성됩니다. 각 구획은 인접한 방에 영향을 미치는 결함을 피하기 위해 강판으로 나뉘어집니다.

2. 비스바 구획

버스 바 룸은 캐비닛 상단에 정렬되어 메인 버스 바가 서로 연결되어 스위치 기어의 전체 행을 통과합니다. 버스 바는 수평으로 정렬되며 쉽게 확장 할 수 있습니다.

3. 메인 스위치 룸

로드 스위치 룸 : 스위치 룸에로드 스위치가 설치되어 있습니다. 하중 스위치의 쉘은 에폭시 수지 주조로 만들어지고 아크 소화 및 절연 매체로서 SF6 가스로 채워진다. 작동 샤프트 리드 아웃 엔드에는 2 개의 투명한 핫 프레스 플라스틱 엔드 캡이 있으며,이를 통해 접촉 상태를 관찰 할 수 있습니다. SF6 가스 밀도 미터 또는 경보 접점이있는 가스 밀도 미터는 고객 요구 사항에 따라 스위치 룸에 설치할 수 있습니다.

회로 차단기 실 : 회로 차단기 룸은 캐비닛 중간에 위치하고 있으며 고객 요구에 따라 특수 진공 회로 차단기 또는 SF6 회로 차단기가 장착 될 수 있습니다. 파괴 용량은 정상적인 스위칭 및 브랜치 네트워크 작업을 충족 할뿐만 아니라 특수 상황에서 단락 전류를 파괴 할 수 있습니다. 진공 회로 차단기는 특히 네트워크 시스템의 빈번한 작동에 적합합니다. 회로 차단기에는 스프링 작동 메커니즘이 장착되어 있으며,이 메커니즘은 재생 기능, 안정적인 작동 및 긴 서비스 수명을 갖습니다.

4. 수용 가능한 방

케이블 룸은 주로 케이블 연결에 사용되므로 단일 코어 또는 3 개의 코어 케이블을 가장 간단한 차폐 케이블 헤드를 사용하여 연결할 수 있습니다. 동시에, 충분한 공간은 번개 로터, 현재 변압기 및 접지 스위치와 같은 구성 요소를 수용 할 수 있습니다. 표준에 따라 설계된 캐비닛 도어에는 관찰 창과 안전 연동 장치가 있으며 케이블 룸 바닥에는 밀봉 덮개와 적절한 크기의 케이블 클램프가 장착되어 있습니다. 케이블 룸 바닥의 전면 프레임은 케이블 설치를 쉽게 할 수 있도록 제거 할 수 있습니다.

5. 작동 메커니즘, 연동 메커니즘 및 저전압 제어실

인터 로킹이있는 저전압 챔버도 제어판 역할을합니다. 저전압 룸에는 위치 표시기 및 기계적 연동 장치가있는 스프링 작동 메커니즘과 보조 접점, 트립 코일, 비상 트립 메커니즘, 정전성 라이브 디스플레이 장치, 키 잠금 장치 및 전기 작동 장치가 장착되어 있습니다. 동시에 저전압 룸 공간을 사용하여 제어 회로, 기록 기기 및 보호 계전기를 설치할 수도 있습니다. 750mm 너비의 캐비닛에는 더 많은 액세서리를 수용 할 수있는 2 개의 동일한 저전압 룸이 있습니다.

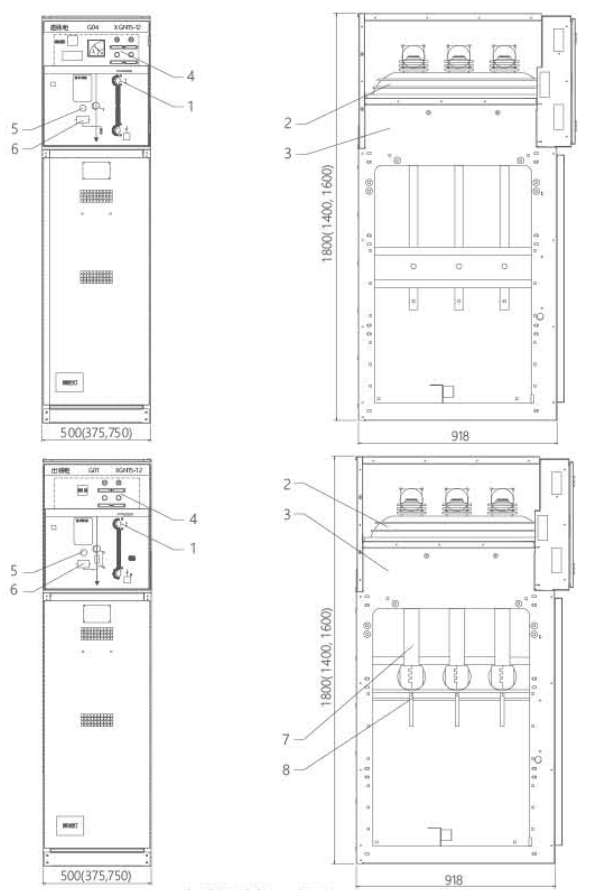

구조 다이어그램

응용 프로그램 :

1. 전력 분배 시스템 : 전력 분배 네트워크에서 전기 회로를 제어하고 보호하여 안정적이고 안정적인 전력 전달을 보장합니다.

2. 산업 시설 : 고전압 회로를 관리하고 기계 및 장비를 효과적으로 보호하기 위해 산업 환경에 적용됩니다.

3. 상업용 건물 : 고전압 전기 분배를 처리하고 시스템 안전을 향상시키기 위해 상업용 건물에 설치.

4. 변전소 : 고전압 회로를 스위치 및 분리하기 위해 전기 변전소에 사용하여 안전하고 효율적인 작동을 보장합니다.

5. 재생 에너지 설치 : 태양 광 및 풍력 발전 단지와 같은 재생 가능 에너지 시스템에 사용되어 전력 분배를 관리하고 고전압 구성 요소를 보호합니다.

6. 유틸리티 회사 : 전기 네트워크를 제어하고 보호하기 위해 유틸리티 회사가 사용하여 신뢰할 수있는 전원 공급 및 시스템 안정성을 보장합니다.

7. 스위치 기어 룸 : 제한된 공간 내에서 전기 분포를 관리하고 제어하기 위해 스위치 기어 룸에 통합.

8. 데이터 센터 : 고전압 전력 분포를 처리하고 중요한 전자 장비의 안전성과 신뢰성을 보장하기 위해 데이터 센터에 적용됩니다.

XGN15indoor AC Metal Closed Ring Switch 기어는 다양한 응용 분야에서 고전압 전기 시스템을 관리하기위한 강력하고 신뢰할 수 있으며 효율적인 솔루션을 제공합니다. 고급 기능과 내구성있는 구조는 현대 전력 분배 및 보호 시스템의 핵심 구성 요소입니다.
