GCK 저전압 철수 스위치 기어

Toonice의 GCK Low -Voltage Draw -Out Switch 기어는 전력 분배 센터 (PC) 캐비닛 및 모터 제어 센터 (MCC) 캐비닛 두 부분으로 구성됩니다. AC 50Hz가있는 전력 유통 시스템, 최대 660V의 최대 작동 전압 및 전력 변환, 유통 및 전력 분배 장비의 전력 분배 및 제어에 사용되는 최대 운영 전류 및 전력 분배 및 전력 제어에 사용되는 최대 운영 전류와 같은 전력 유통 시스템의 발전소, 변전소 및 산업 및 광업 기업과 같은 전력 사용자에게 적용 할 수 있습니다.

특징

1. 구조적 특징 : GCK 저소도 - 전압 스위치 기어는 모듈 식 구멍 설치로 조립 된 결합 구조를 채택하여 강력한 구성 요소와 높은 표준화를 특징으로합니다. 캐비닛의 상단은 버스 챔버이고, 전면은 전기 챔버이며, 후면은 케이블 흡입구 - 아울렛 챔버입니다. 각 챔버는 안전을 보장하기 위해 강판 또는 절연 플레이트로 분리됩니다.

2. 작동 모드 : GCK Low -Voltage Switch 기어의 메인 버스 바는 캐비닛 상단에 있습니다. 이 디자인은 초기 단계에서 더 일반적 이었지만 재료 강도와 운영 편의의 한계로 인해 점차 고급 모델로 대체되었습니다.

3. 응용 시나리오 : GCK Low -Voltage Switch 기어는 발전소, 변전소 및 공장 및 기업의 전력 부서에 주로 전기 에너지를 수신하고 배포하는 데 사용됩니다.

4. 보호 수준 : GCK Low -Voltage Switch 기어의 보호 수준은 IP30입니다. 사용자는 환경 요구 사항에 따라 IP20과 IP40 사이의 보호 수준을 선택할 수도 있습니다.

사용 환경

1. 고도 : 2000m를 초과하지 않습니다.

2. 주변 온도 : 온도 +40 ° C보다 높은 온도, 평균 온도가 24 시간 이내에 +35 ° C를 초과하지 않고 주변 공기 온도 -50 ° C보다 낮지 않습니다.

3. 대기 조건 : 깨끗한 공기, 상대 습도는 +40 ° C에서 50%를 초과하지 않습니다. 더 낮은 온도에서 허용되는 습도가 높습니다 (예 : +20 ° C에서 90%).

4. 화재, 폭발 위험, 심한 오염, 화학적 부식 또는 강렬한 진동에 대한 노출 없음.

5. 수직 표면으로부터의 경사는 5 °를 초과하지 않는다.

6. -25 ° C ~ +55 ° C의 운송 및 보관에 적합하며, 단기 (≤24H)의 경우 +70 ° C를 초과하지 않습니다.

참고 : 위의 지정된 조건을 넘어서 주문하는 경우 회사에 문의하십시오.

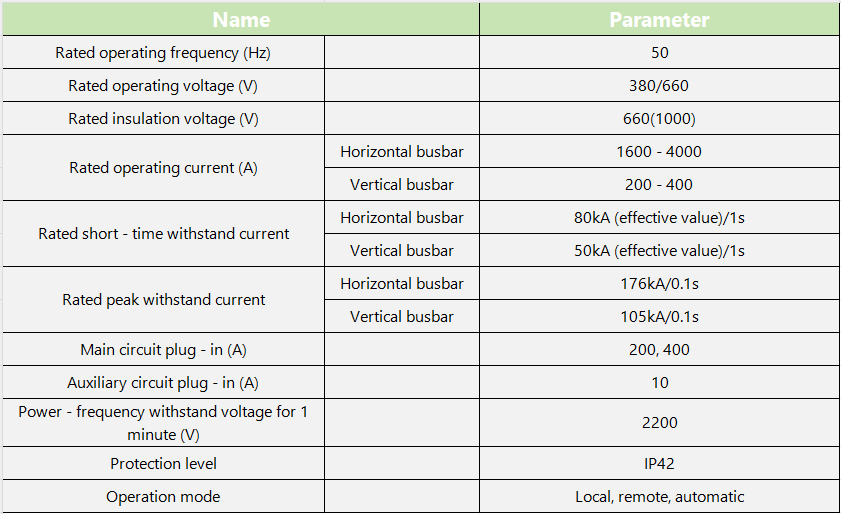

기술 매개 변수

GCK 저전압 인출 가능한 스위치 기어는 고급 기능을 다양한 응용 프로그램과 결합하여 광범위한 전력 분배 요구에 유용한 솔루션입니다.
