GCS 저전압 인출형 배전반

Toonice는 선도적인 제조업체이자 공급업체입니다. GCS 저압 인출형 배전반은 전력 및 야금 산업을 위해 특별히 설계되었으며, 안정적인 전력 전송 및 배전을 보장하는 뛰어난 차단 용량을 갖추고 있습니다. 핵심 장점은 강력한 완전한 세트 기능, 배전 캐비닛, PLC 제어 캐비닛, 주파수 변환 캐비닛 등의 기능을 통합하고 다양한 요구 사항을 충족하는 사용자 정의를 지원한다는 것입니다. 당사의 GCS 저압 인출형 배전반은 국가 표준을 준수하고 단순하고 우아한 흰색 외관을 특징으로 하며 빠른 물류, 포괄적인 서비스 및 안정적인 애프터 서비스 지원을 제공합니다. 어디에 계시든 전국 배송 서비스를 제공해 드립니다.

사용환경

1. 환경 온도: +40°C 이상, -5°C 이상; 24시간 내 평균 온도는 +35°C를 초과해서는 안 됩니다. 초과시 실제 조건에 따라 디레이팅 작업이 필요합니다.

2. 고도 : 2000m를 초과할 수 없다. 실내용.

3. 대기 조건: 주변 공기의 상대 습도는 +40°C에서 50%를 초과하지 않습니다. 더 낮은 온도(예: +20°C에서 90%)에서는 더 높은 습도가 허용됩니다. 온도 변화로 인한 응결 위험을 고려하십시오.

4. 설치: 수직면에서의 경사는 5° 이하이고 전체 캐비닛 배열은 상대적으로 평평해야 합니다(GBJ232 - 82 표준 준수).

5. 위치 : 진동이나 충격이 심하지 않고 전기부품이 부식되지 않는 환경에 설치하십시오.

참고: 위에 명시된 조건을 초과하여 주문하는 경우 당사에 문의하십시오.

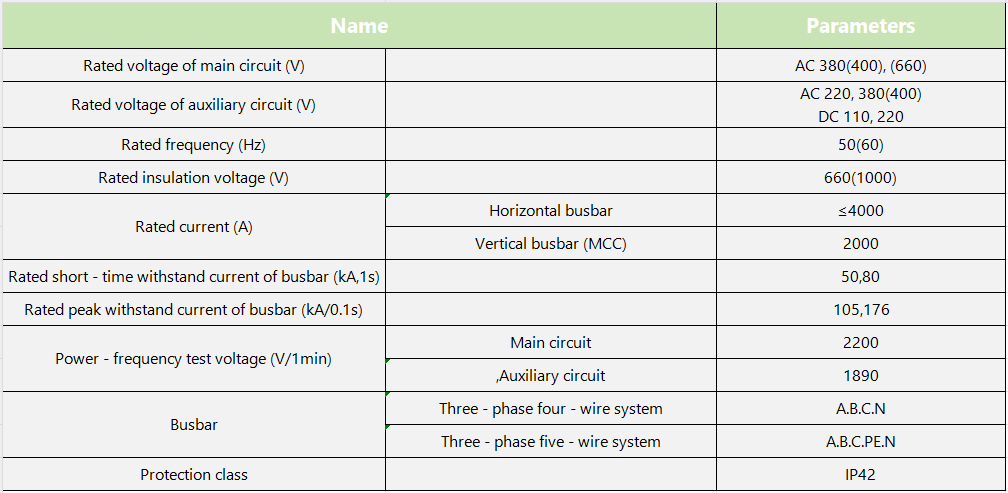

기술적인 매개변수

주요 구조

메인 프레임은 8MF형 개방형 강철로 구성됩니다. 강철의 양쪽 측면에는 모듈러스 20mm, 100mm, Φ9.2mm의 장착 구멍이 있어 유연하고 편리한 내부 설치가 가능합니다.

메인 프레임의 조립 형태는 완전 조립 구조와 부분(측면-프레임 및 대들보) 용접 구조의 두 가지 유형으로 설계되어 사용자가 선택할 수 있습니다.

장치의 각 기능 구획은 서로 격리되어 있습니다. 이러한 구획은 기능적 장치 구획, 모선 구획, 케이블 구획으로 구분되며 각 구획의 기능은 상대적으로 독립적입니다.

수평 메인 버스바는 후면-캐비닛 수평 배열을 채택하여 전기 역학적 힘에 대한 저항력을 강화했습니다. 이는 장치의 메인 회로가 높은 단락 강도 성능을 갖도록 보장하는 기본 조치입니다.

케이블 수납공간의 디자인을 통해 케이블을 위쪽과 아래쪽에서 편리하게 출입할 수 있습니다.

GCS 저전압 인출형 배전반은 고급 기능과 다양한 애플리케이션을 제공하므로 광범위한 배전 요구 사항에 탁월한 선택입니다.
